PVD涂層處理 模具/拋光件

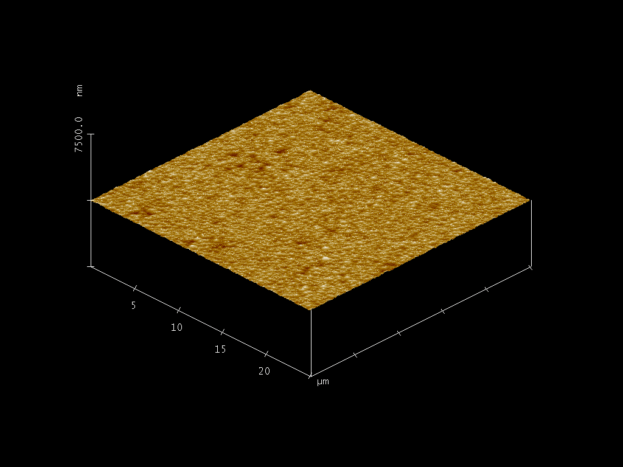

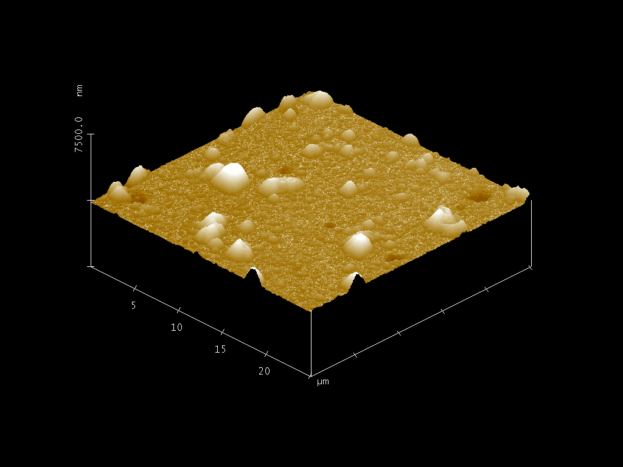

PVD涂層工藝已經(jīng)被設(shè)計用于沉積到高度拋光的模具、工具和組件上，而不會降低現(xiàn)有的表面條件。我們采用顯著減少大顆粒夾雜物的技術(shù)，從而避免表面粗糙度顯著增加或失去光澤。所期望的表面光潔度被鎖定在極硬、致密的膜下，具有改進的摩擦系數(shù)和比未涂覆的鋼低的表面能。
在零件釋放、材料流動和耐磨性方面都有改進，這將轉(zhuǎn)化為更有效的零件生產(chǎn)。此外，我們涂層可以消除某些生產(chǎn)所需的許多日常和定期的清潔：這種增加的運行時間意味著更有效的生產(chǎn)和更低的制造成本。
此外，我們避免了其他電鍍工藝的一些缺陷。與目前的鍍鉻和鍍鎳工藝相比，通過我們的工藝沉積的涂層的均勻性提供了優(yōu)越的密度。消除了電解和無化學(xué)鍍工藝固有的微裂紋和后處理。此外，我們的涂層可以從大多數(shù)基材上脫涂層，不會對底層材料和表面狀況造成任何不利影響。
密切復(fù)制現(xiàn)有表面光潔度
超高硬度
附著力大
控制厚度
附加腐蝕防護
低摩擦系數(shù)
低表面能
無需涂布拋光劑。
比鉻更具化學(xué)惰性
涂層可安全脫膠
| Proprietary Name | Composition | Color | Thickness (microns) | Micro-Hardness (HV) | Maximum Working Temperature | Coating Process Temperature |
|---|---|---|---|---|---|---|
| C | TiN | Gold | 1-5 | 2300-2500 | 600C / 1112F | 375C / 707F |
| C3 | CrN/CrC | Silver | 1-5 | 2000-2200 | 700C / 1292F | 375C / 707F |
| C5 | TiCN | Bronze/Gray | 1-5 | 2800-3200 | 400C / 752F | 375C / 707F |
| C11 | DLC (a-C:H) | Black | 1-4 | 2000-3000 | 350C / 662F | 220C / 428F |
這是一個神奇的通用涂層，用于大多數(shù)塑料注塑成型應(yīng)用。除了非常好的磨損和釋放特性外，錫層還提供了良好的抗HCl氣體腐蝕
由于鉻基組成，主要用于橡膠和壓鑄（鋁和鋅）成型應(yīng)用。這種涂層也非常好地保護模具表面免受化學(xué)侵蝕，特別是氟化氫（HF）氣體。
當(dāng)需要額外的耐磨性時，通常使用這種TiN/TiCN多層薄膜涂層。該膜的顯微硬度越高，磨損特性越強。C5用于模具部件，其具有較高的載荷和磨損。
這種涂層的結(jié)合很好的硬度特性具有非常低的摩擦系數(shù)給優(yōu)良的摩擦磨損保護。該涂層可以改善材料的流動和模具零件，并且效果特別好的運動部件，如針。
